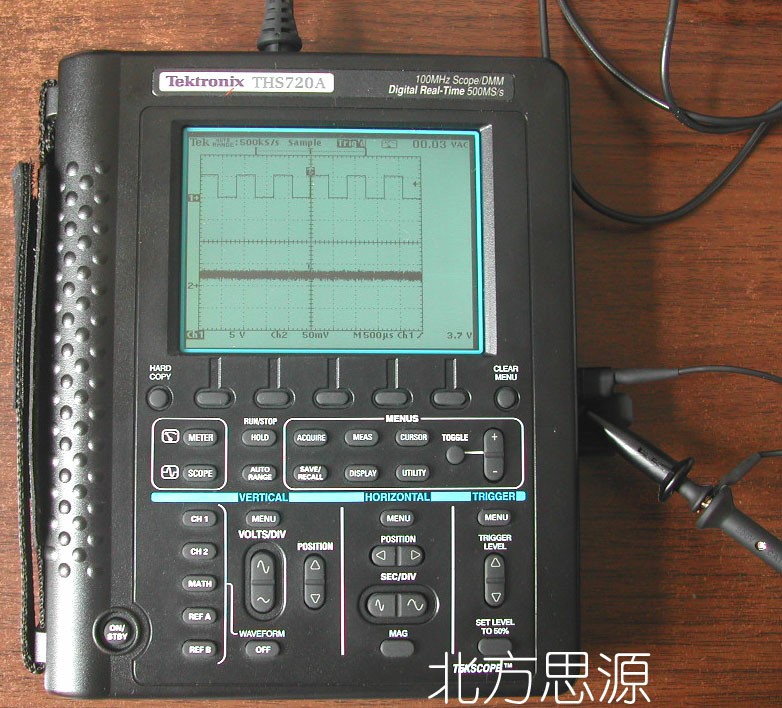

手持示波表 THS720A 9.5成新
厂家：美国泰克

性能指标PDF

2个独立通道，8位垂直分辨率
内置功能强劲的3-3/4位数字万用表
完全的隔离通道结构，600VRMS浮置测量能力
11种语种界面支持
LCD显示，多种显示模式
RS232接口，可进行编程控制
带宽 100 MHz
通道 2
每条通道采样率 500MS/s
垂直分辨率 8 位
垂直灵敏度 5mV/div~50V/div
最大记录长度 2.5K点
直流增益准确度 ±2%
输入电压( 10МΩ 400 VRMS CAT I,300 VRMS CAT II
位置范围 ±10格
DMM技术 内置3-3/4位数字万用表（参数详见DMM技术规格）
输入阻抗 10MΩ，13.3pF
输入耦合 AC, DC, GND
时基范围 5ns~50s/div
滚动模式时基 ≥0.5s/div
显示器 带背景光LCD

捕获方式

峰值检测－以每两个采样周期为一个峰值检测周期，在周期内采样最大、最小值，以此作为采样点，组成波形。本捕获方式应用于捕获高频和随机毛刺。在5μs/div～5s/div的所有时间分度下，可捕获窄至10ns的毛刺。

取样 －等时间间隔的数据取样。
平均值 －平均计算2至512（可选）捕获的波形数据。
包络 －在一次或多次捕获信号上获得的最大/最小值。
触发系统

主要触发方式－自动（支持 0.5s/div和更慢的滚动模式）、正常。
触发类型
边沿－常规式电平驱动触发。任何通道上的正负斜率。耦合选择：DC 、噪声抑制、高频抑制、低频抑制。
脉冲触发－
外触发－支持5MHzTTL电平，可选200mV～2V触发电平；
视频－可选择视频的场（Field）或行（Lines）上触发，在NTSC、PAL或SECAM广播标准视频上触发；
马达触发：触发于3和5级脉宽调制功率信号，此项功能仅在THS720P中采用。
触发源：任意通道、外触发通道、外触发通道/5、市电；
触发显示：可以显示触发电平；
游标系统： 　　　　
类型：水平线、垂直线、成对线； 　　　　
游标测量：Δ伏特、Δ时间、1/Δ时间（Hz）、度（相位）。
时基系统

水平缩放：水平放大或缩小静态或动态的波形，可以使用视窗选择特定的区域进行视窗扩展方式放大观察。
时间/分度范围：－5ns～5s/div；
记录长度：2500点；
水平精度：±0.01％；
时基稳定度：200ppm。
测量系统

自动波形测量－自动测量21个参数：周期、频率、正脉宽、负脉宽、正过冲、负过冲、高值、低值、最大、最 小值、峰-峰、幅值、平均值、周期平均值、均方根、周期均方根、上升时间、下降时间、正占空比、负占空比、爆发宽度，可显示四种任意组合的波形测量值。
阈值 －可按百分比或电压设置各种阀值，如，上升沿从10%～90%（或0.1V～0.9V）
计算算子－加、减、乘、计算U×I 功率值；
完全的隔离通道结构，600VRMS浮置测量能力


　　THS700系列手持式示波器是完全的隔离 通道结构，在多通道测试的过程中，通道之间的相互干扰为零。它能够直接进行差分测量，每通道的浮置电压最大为600VRMS。

内置3-3/4万用表（DMM）规格：

直流电压范围 400.0mV～880V
直流电压精度 ±0.5％读数＋5
真有效值交流电压范围 400.0mV～640V
最大幅度电压 每通道600VRMS（与探头有关）
分辨率 4000读数，3-3/4位
交流电压精度 ±2%读数＋5
电阻范围 400.0Ω～40.00MΩ
电阻精度 ±2%读数＋2；40MΩ时，±2%读数＋5
二极管测量电压范围 0～2V
通断检查 当<50Ω时声音蜂鸣报警
模式 最大、最小、Δ最大－最小、平均、保持
非易失存储 10个DMM屏幕
垂直放大能力 2×、5×、10×
dB刻度 参考电压为1mV～10V可选
dBm刻度 参考电阻50Ω可选

显示模式

显示器分辨率为－320×240；
波形模式 －点、矢量、矢量积累、点积累；
内插模型－Sin(X)/X；
格式 －YT、XY。
